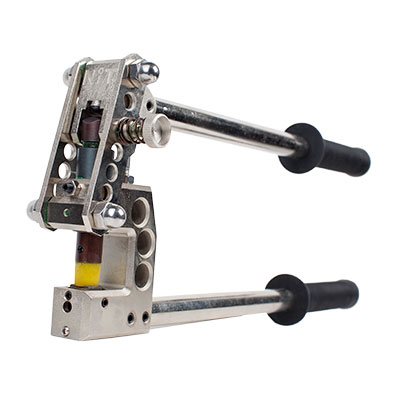

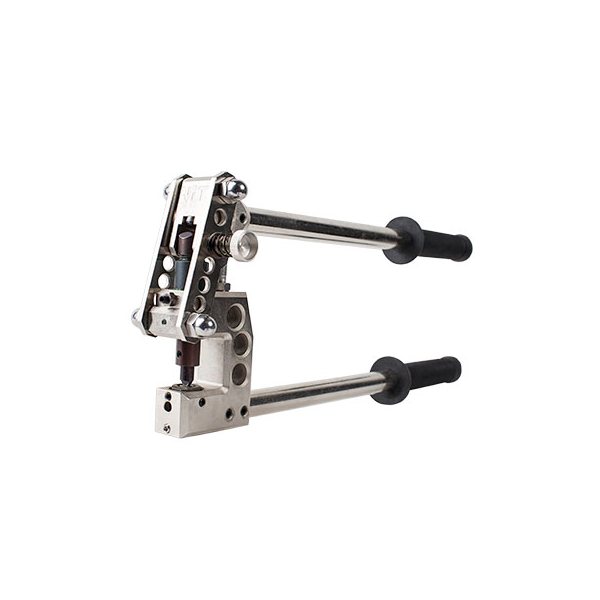

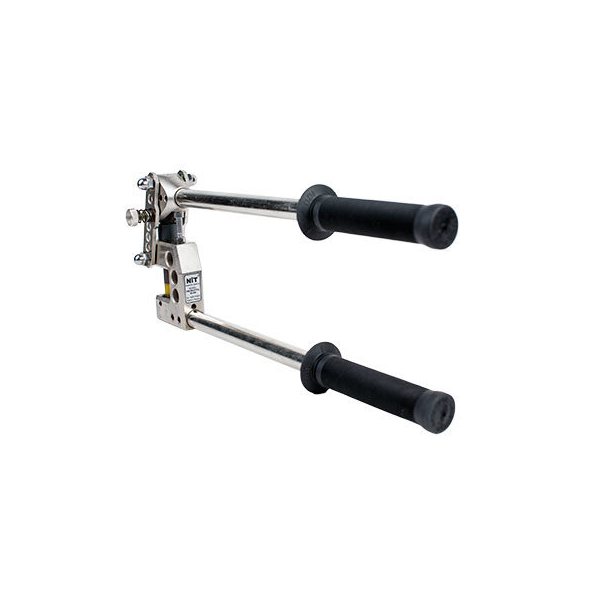

Ruční klinčovací nástroj

Popis

Přednosti nástroje

• vytváří plnohodnotný spoj s tvarovým stykem;
• malý přítlak obsluhy na páky díky výkonnému klikovému zesilovači;
• nevyžaduje žádné zdroje napájení — lze pracovat přímo na stavbě;
• dlouhá životnost díky jednoduché a spolehlivé konstrukci s použitím tepelně zpracovaných nástrojových ocelí;
• možnost nastavit přítlačnou sílu i úroveň prostřižení a rozklepnutí díky seřízení matrice ve třech osách;
• razník a matrice jsou vyrobeny z pevné legované kalené oceli;
• rychlá a snadná výměna razníku a matrice;
• snadné polohování bez naklánění nástroje — stačí zvednout pracovní páku o 90 stupňů; výška lišty může být až 30 mm;
• bezpečná práce v provozech a na stavbách s nebezpečím požáru — bez jiskření a kouře, šetrné k životnímu prostředí;
• odolnost proti vlhkému prostředí díky galvanickému niklovému povlaku.

Popis a možnosti použití

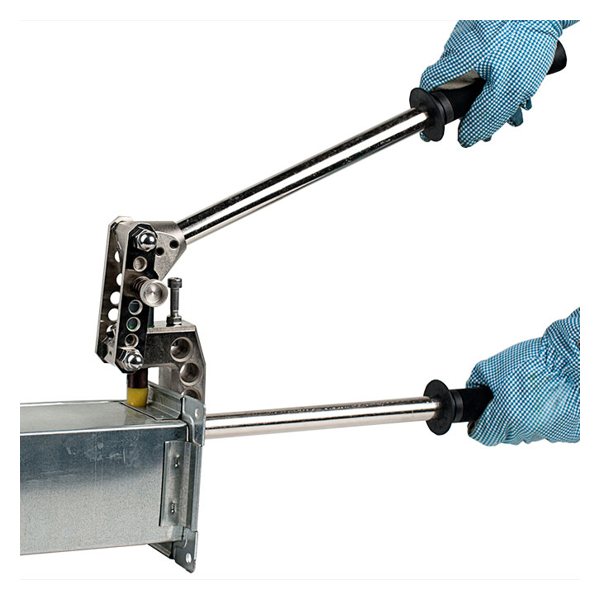

Ruční klinčovací (clinching) nástroj slouží k upevnění příruby (přírubové lišty) na vzduchotechnickém potrubí pomocí plnohodnotného klinčového spoje, který vzniká stlačením a plastickou deformací materiálu. Nástroj je vybaven klikovým zesilovačem uváděným do chodu pákami. Díky tomu je mobilní, univerzální a pohodlný — lze jej používat v malých i velkých provozech, přímo na stavbách a rovněž v prostorách se zvýšenou prašností a nebezpečím požáru. Vícestupňové seřízení umožňuje přesně nastavit úroveň, hloubku a tvar spoje. Díky spolehlivosti a rychlosti práce se nástroj osvědčuje v provozech, které vyrábějí vzduchotechnické systémy a další zařízení. Výborně se hodí k výrobě vzduchotechnického potrubí obdélníkového průřezu, tlumičů hluku, potrubních ventilátorů, kapsových filtrů, k montáži okapových systémů, ke spojování plechu s lištou apod.

Technické parametry

Nástroj se dodává s kompletem tvářecího nářadí zvoleným objednatelem podle zadané celkové tloušťky plechů. Výměna nářadí je rychlá a jednoduchá, nevyžaduje speciální přípravky ani zvláštní dovednosti.

Přednosti klinčového spoje

• vysoká pevnost spoje;
• spojovací bod vzniká okamžitě;
• bez omezení počtu vrstev spojovaného materiálu;
• možnost spojovat díly z různých ocelí a slitin;
• bez dalších spojovacích prvků;
• materiál se neohřívá — odolnost proti korozi zůstává zachována;
• bod obdélníkového průřezu se výborně osvědčuje u ocelí se zvýšenou tvrdostí a u nerezových ocelí;
• vysoká kvalita hotových výrobků.

Volba matrice

Při objednávce lze zvolit matrici podle celkové tloušťky spojovaných plechů:
