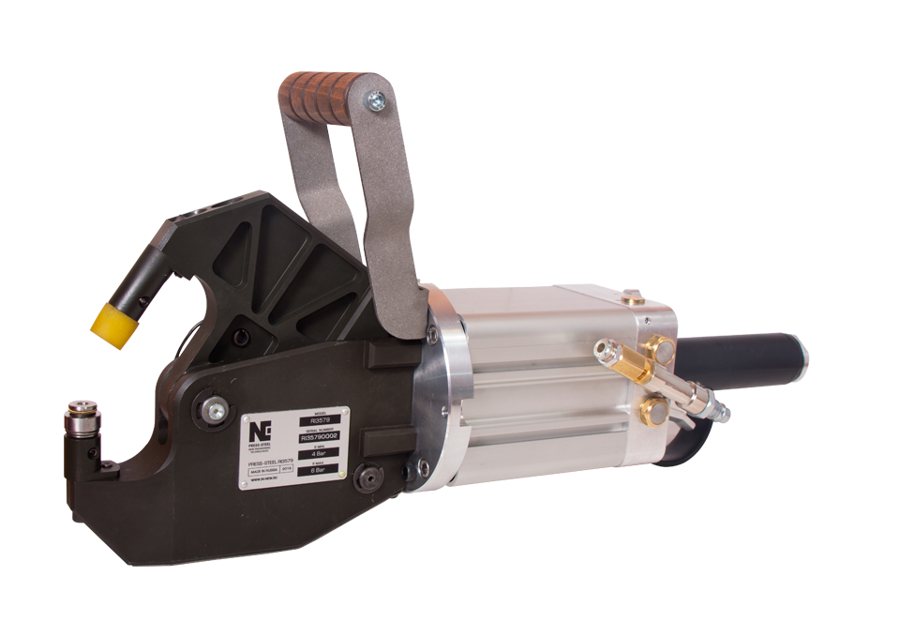

Pneumatický klinčovací nástroj

Popis

Přednosti nástroje

• vysoká produktivita — od 0,5 s na jeden spoj;
• dlouhá životnost díky jednoduché konstrukci a použití nástrojových ocelí;
• výklopný rám C usnadňuje nastavení nástroje na zvoleném místě upevňované přírubové lišty; pohon rámu je pneumatický a ovládá se tlačítkem;
• vestavěný seřizovací šroub umožňuje rychlé nastavení pracovního zdvihu, takže jedním nástrojem lze spojovat různé kombinace materiálů;
• razník a matrice jsou vyrobeny z pevné legované oceli;
• rychlá a snadná výměna razníku a matrice;
• tichý provoz, bez jiskření a kouře;
• spotřeba stlačeného vzduchu pouze v okamžiku vytvoření spoje — na rozdíl od elektrických nástrojů;
• vhodný pro montáž lehkých konstrukcí a montovaných domů z ocelových profilů.

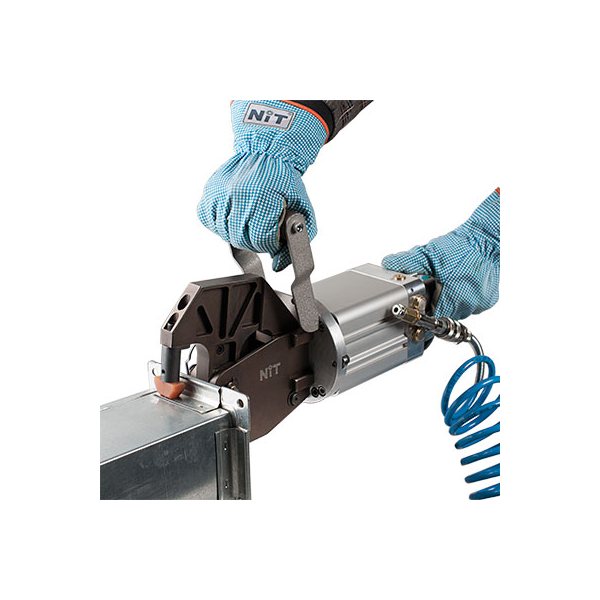

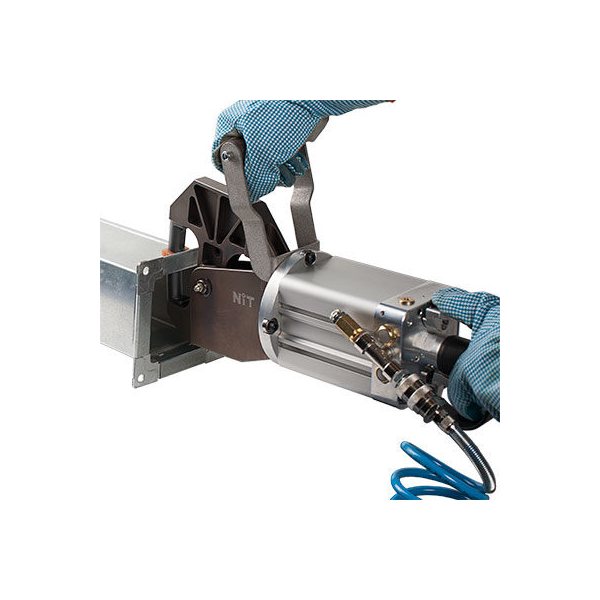

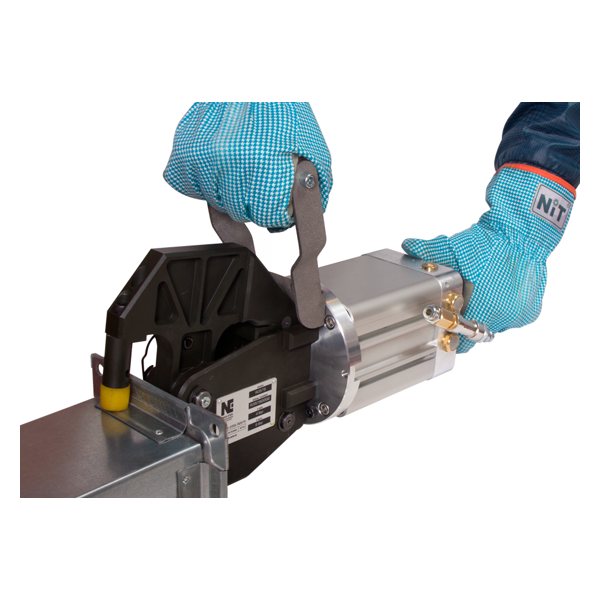

Pneumatický klinčovací (clinching) nástroj vytváří trvalý klinčový spoj, který vzniká stlačením a plastickou deformací materiálu bez dalších spojovacích prvků (nýtů). Vestavěný pneumomechanický zesilovač vyvine při 6 bar pracovní sílu 38 kN, takže spojovací bod vzniká okamžitě. Nástroj se osvědčuje v malých i velkých provozech, přímo na stavbách i v prostorách s nebezpečím požáru. Vysokotlaká rychlospojka umožňuje okamžité připojení k rozvodu stlačeného vzduchu. Široký rozsah seřízení dovoluje rychle nastavit pracovní zdvih a spojovat jedním nástrojem různé varianty materiálů. Výklopný rám C, otevíraný pneumaticky tlačítkem, usnadňuje polohování nástroje na přírubové liště o výšce až 40 mm.

Krátká doba návratnosti investice vyplývá z minimálních nákladů na provoz a údržbu a z absence dalších spojovacích prvků.

Co je klinčový spoj?

Klinčový spoj (technologie clinch) je trvalý nerozebíratelný spoj plechů nebo kovových profilů, který vzniká pod tlakem při tváření za studena. Tvarový styk se vytvoří během jediného pracovního cyklu razníku, bez nýtů, šroubů i svařování. Spoj může být dvouvrstvý i vícevrstvý; spojovat lze díly z nerezové i běžné oceli, z hliníku a dalších neželezných kovů. Podstatnou výhodou je, že nedochází k poškození lakovaných a ochranných povrchů spojovaných dílů.

Přednosti klinčového spoje

• vysoká pevnost spoje;
• spojovací bod vzniká okamžitě;
• bez omezení počtu vrstev spojovaného materiálu;
• možnost spojovat díly z různých ocelí a slitin;
• bez dalších spojovacích prvků;
• materiál se neohřívá — odolnost proti korozi zůstává zachována;
• bod obdélníkového průřezu se výborně osvědčuje u ocelí se zvýšenou tvrdostí a u nerezových ocelí;
• vysoká kvalita hotových výrobků.

Technické parametry

Při objednávce lze zvolit libovolnou matrici a razník — podle celkové tloušťky spojovaných plechů a podle tvaru spojovacího bodu, obdélníkového nebo kulatého. Výměna razníku a matrice je rychlá a jednoduchá, nevyžaduje speciální nářadí ani zvláštní dovednosti obsluhy.

Pro vysokou rychlost a spolehlivý chod pneumatických komponentů je nutné nástroj napájet přes jednotku úpravy vzduchu s průtokem nejméně 1000 Nl/min (včetně pneumatických hadic). Jednotka úpravy vzduchu se dodává v kompletu s nástrojem a obsahuje filtr s regulátorem tlaku, olejovač, manometr, spirálovou hadici s rychlospojkou a šroubení pro připojení k rozvodu stlačeného vzduchu.

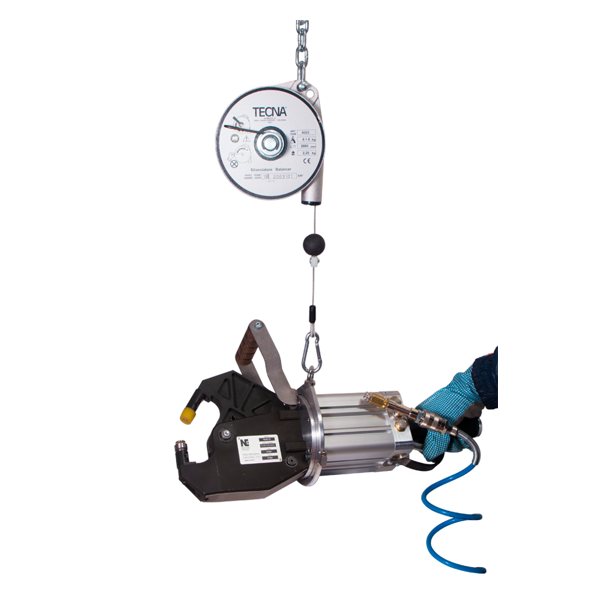

Pružinový balancér, otočný kroužek, stojan a další pomocné moduly jsou k dispozici jako doplňkové vybavení.

Použití

Díky spolehlivosti, ergonomii a bleskovému vytvoření klinčového spoje se ruční pneumatický nástroj výborně osvědčuje v malých i velkých provozech, které vyrábějí vzduchotechnické systémy a další zařízení. Používá se při montáži lehkých konstrukcí a montovaných domů z ocelových profilů. Výborně se hodí k výrobě vzduchotechnického potrubí obdélníkového průřezu, tlumičů hluku, potrubních ventilátorů, kapsových filtrů a dalších komponentů.

Volba matrice

Při objednávce lze zvolit matrici podle celkové tloušťky spojovaných plechů:
