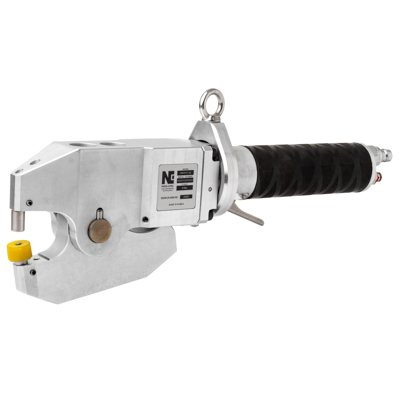

Pneumohydraulický klinčovací nástroj se zesilovačem

Popis

Přednosti nástroje

• minimální rozměry a vysoká obratnost;
• rychlý chod — spojovací bod vzniká za 0,6–1,2 s;
• spoj zachovává celistvost ochranné povrchové úpravy;
• pneumohydraulický pohon zaručuje vysokou spolehlivost;
• k dispozici kulatý i obdélníkový tvar spojovacího bodu;
• bez kouře a jiskření;
• jednoduchý servis a nízké provozní náklady.

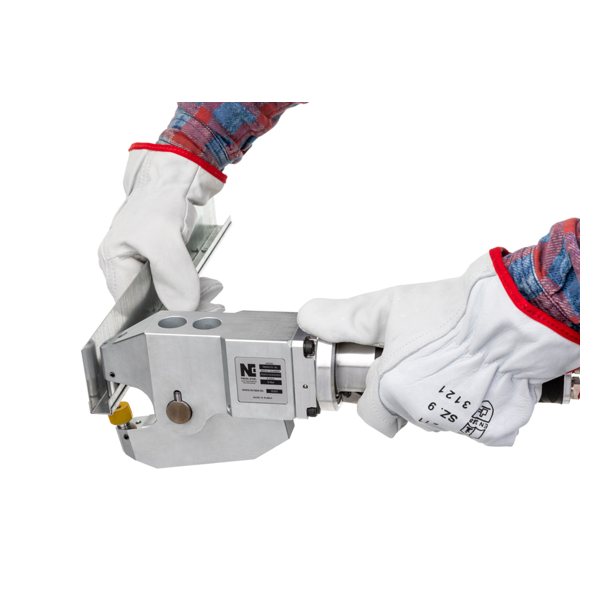

Kompaktní klinčovací (clinching) nástroj byl vyvinut pro spojování plechů a představuje alternativu bodového svařování — zvláště tam, kde je důležité zachovat celistvost povrchové úpravy. Minimální rozměry nástroje v kombinaci s kompaktním nářadím umožňují práci na obtížně přístupných místech, přičemž spojované ohyby (lemy) mohou mít výšku již od 10 mm. Kleštinový úchop ve tvaru rámu C usnadňuje práci v úzkých prostorech a s úzkými díly. Vysoce pevný a nerozebíratelný spoj lze snadno a rychle opakovat díky kompaktnímu tvářecímu nářadí (razník/matrice) a vysoké pracovní síle 35 kN. Vestavěná seřizovací matice umožňuje přestavit nástroj na jinou tloušťku spojovaných plechů za dobu nepřesahující 5 minut.

Pracovní část nástroje se může stát součástí automatizované výroby — je možná montáž na robotizované pracoviště, lineární pohony apod. Ve standardním vybavení je otočný kroužek, který zajišťuje otáčení nástroje o 360 stupňů, takže obsluha může pracovat v různých rovinách. Nástroj spolupracuje s pneumohydraulickým zesilovačem, který se dodává v kompletu.

Krátká doba návratnosti investice vyplývá z minimálních nákladů na provoz a údržbu a z absence dalších spojovacích prvků.

Co je klinčový spoj?

Klinčový spoj (technologie clinch) je trvalý nerozebíratelný spoj plechů nebo kovových profilů, který vzniká pod tlakem při tváření za studena. Tvarový styk se vytvoří během jediného pracovního cyklu razníku, bez nýtů, šroubů i svařování. Spoj může být dvouvrstvý i vícevrstvý; spojovat lze díly z nerezové i běžné oceli, z hliníku a dalších neželezných kovů. Podstatnou výhodou je, že nedochází k poškození lakovaných a ochranných povrchů spojovaných dílů.

Přednosti klinčového spoje

• vysoká pevnost spoje;
• spojovací bod vzniká za 0,6–1,2 s;
• bez omezení počtu vrstev spojovaného materiálu;
• možnost spojovat díly z různých ocelí a slitin;
• bez dalších spojovacích prvků;
• materiál se neohřívá — odolnost proti korozi zůstává zachována;
• bod obdélníkového průřezu se výborně osvědčuje u ocelí se zvýšenou tvrdostí a u nerezových ocelí;
• vysoká kvalita hotových výrobků.

Technické parametry

Při objednávce lze zvolit tvářecí nářadí — matrici a razník — podle tvaru spojovacího bodu a tloušťky spojovaných plechů.

Použití

Díky spolehlivosti, ergonomii a bleskovému vytvoření klinčového spoje se ruční nástroj výborně osvědčuje v malých i velkých provozech, které vyrábějí vzduchotechnické systémy (požární klapky, regulační klapky a další výrobky), a rovněž při výrobě dopravních značek, domácích spotřebičů, kovových skříní a rozvaděčů, chladicí techniky, ve strojírenství i v mnoha dalších průmyslových oborech.
