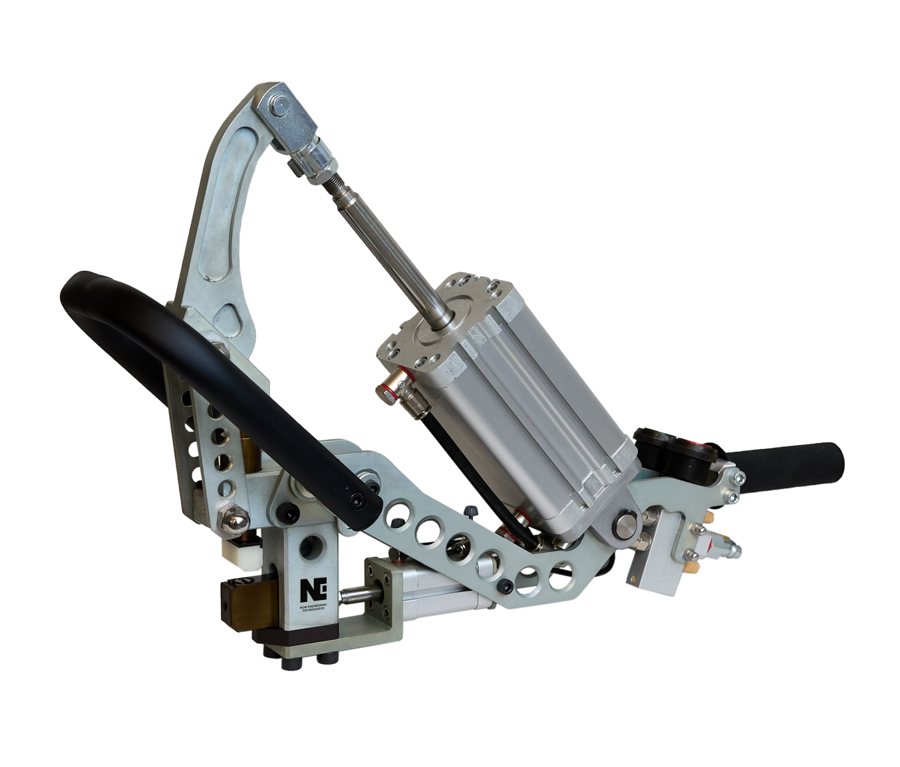

Pneumatický klinčovací nástroj s přesnou regulací

Popis

Přednosti nástroje

• tichý provoz;
• dlouhá životnost díky jednoduché konstrukci a použití tepelně zpracovaných nástrojových ocelí;
• razník a matrice jsou vyrobeny z pevné legované oceli;
• pohyblivá konzola matrice usnadňuje nastavení nástroje na zvoleném místě upevňované přírubové lišty; pohon konzoly je pneumatický a ovládá se tlačítkem;
• rychlá a snadná výměna razníku a matrice;
• bezpečná práce v provozech s nebezpečím požáru — bez jiskření a kouře, šetrné k životnímu prostředí;
• spotřeba stlačeného vzduchu pouze v okamžiku vytvoření spoje — na rozdíl od elektrických nástrojů.

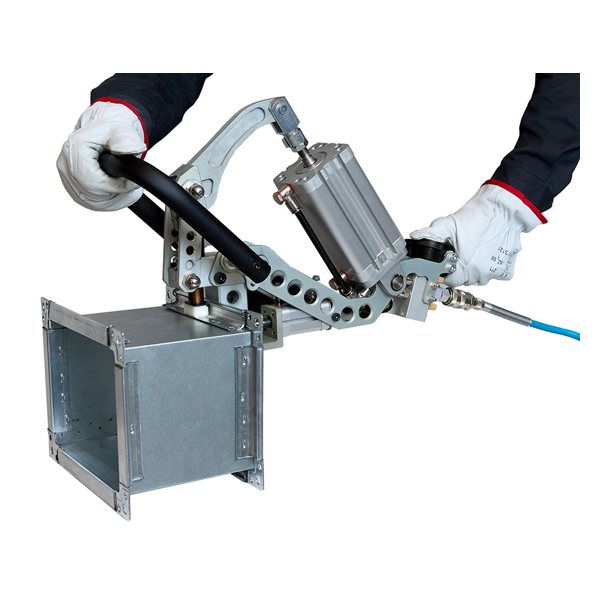

Klinčovací nástroj slouží k trvalému upevnění příruby (přírubové lišty) na vzduchotechnickém potrubí pomocí klinčového (clinching) spoje, který vzniká stlačením a plastickou deformací materiálu. Nástroj je vybaven výstředníkovým zesilovačem s pneumatickým pohonem, což z něj činí univerzální a pohodlné zařízení — lze jej používat v malých i velkých provozech, přímo na stavbách a rovněž v prostorách se zvýšenou prašností a nebezpečím požáru. Vysokotlaká rychlospojka umožňuje okamžité připojení k rozvodu stlačeného vzduchu. Vícestupňové seřízení dovoluje přesně nastavit úroveň a hloubku spoje. Pohyblivá konzola matrice s pneumatickým pohonem, ovládaná tlačítkem, usnadňuje polohování nástroje na přírubové liště.

Krátká doba návratnosti investice vyplývá z minimálních nákladů na provoz a údržbu a z absence dalších spojovacích prvků.

Co je klinčový spoj?

Klinčový spoj (technologie clinch) je trvalý nerozebíratelný spoj plechů nebo kovových profilů, který vzniká pod tlakem při tváření za studena. Tvarový styk se vytvoří během jediného pracovního cyklu razníku, bez nýtů, šroubů i svařování. Spoj může být dvouvrstvý i vícevrstvý; spojovat lze díly z nerezové i běžné oceli, z hliníku a dalších neželezných kovů. Podstatnou výhodou je, že nedochází k poškození lakovaných a ochranných povrchů spojovaných dílů.

Přednosti klinčového spoje

• vysoká pevnost spoje;
• spojovací bod vzniká okamžitě;
• bez omezení počtu vrstev spojovaného materiálu;
• možnost spojovat díly z různých ocelí a slitin;
• bez dalších spojovacích prvků;
• materiál se neohřívá — odolnost proti korozi zůstává zachována;
• bod obdélníkového průřezu se výborně osvědčuje u ocelí se zvýšenou tvrdostí a u nerezových ocelí;
• vysoká kvalita hotových výrobků.

Technické parametry

Při objednávce lze zvolit libovolnou matrici podle celkové tloušťky spojovaných plechů. Výměna razníku a matrice je rychlá a jednoduchá, nevyžaduje speciální nářadí ani zkušenosti obsluhy.

Pro vysokou rychlost a spolehlivý chod pneumatických komponentů je nutné nástroj napájet přes jednotku úpravy vzduchu s průtokem nejméně 450 Nl/min (včetně pneumatických hadic).

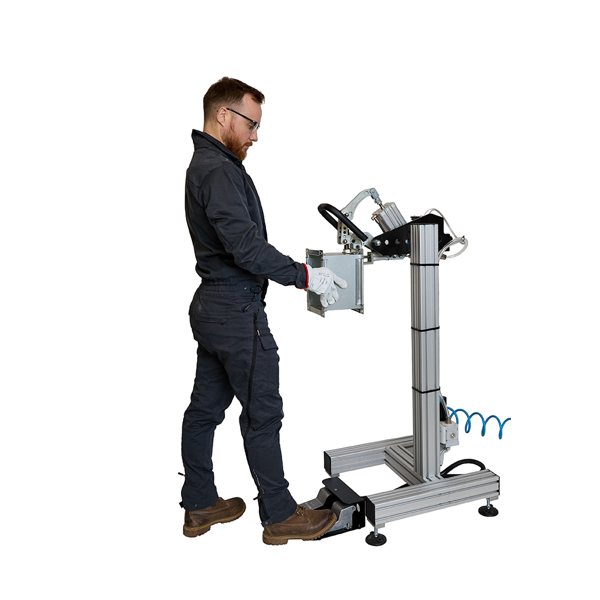

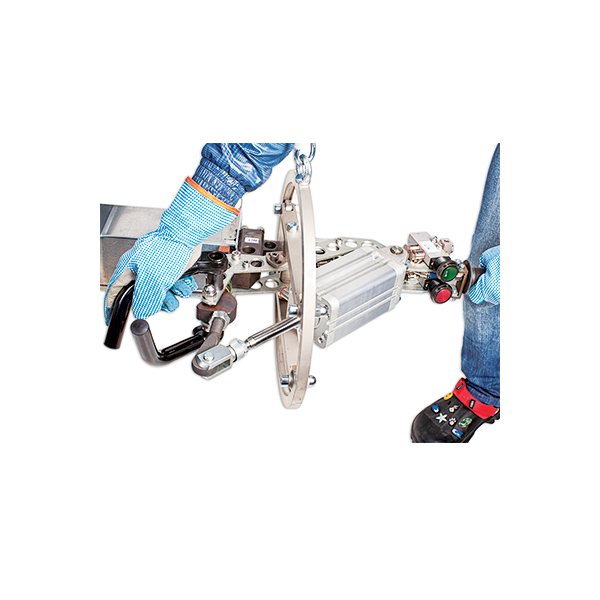

Jednotka úpravy vzduchu, pružinový balancér, otočný kroužek a další pomocné moduly jsou k dispozici jako doplňkové vybavení.

Použití

Díky spolehlivosti a rychlému vytvoření klinčového spoje se ruční pneumatický nástroj výborně osvědčuje v malých i velkých provozech, které vyrábějí vzduchotechnické systémy a další zařízení. Výborně se hodí k výrobě vzduchotechnického potrubí obdélníkového průřezu, tlumičů hluku, potrubních ventilátorů, kapsových filtrů apod.

Volba matrice

Při objednávce lze zvolit matrici podle celkové tloušťky spojovaných plechů:
