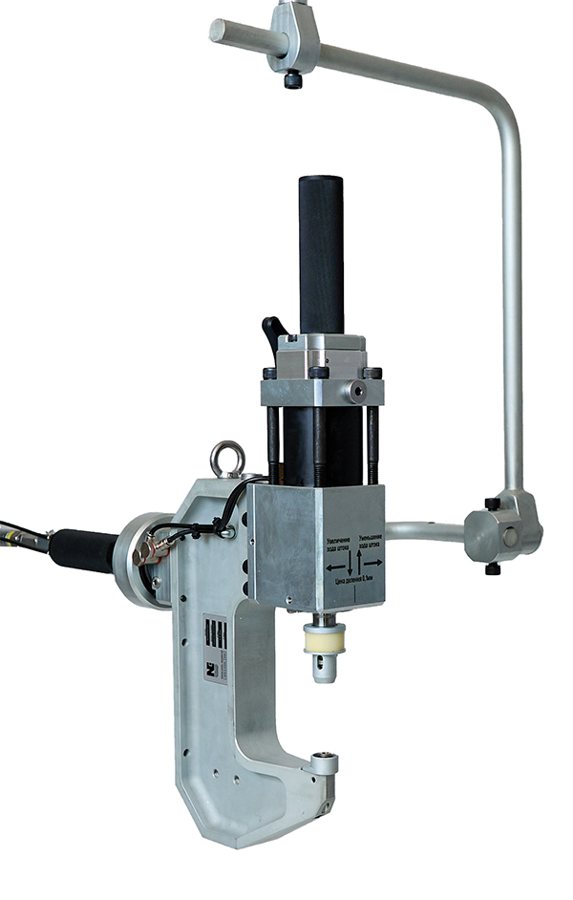

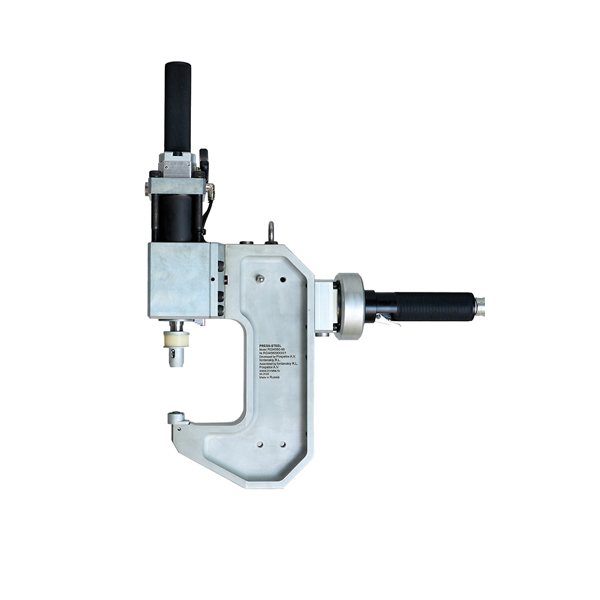

Pneumohydraulický klinčovací nástroj se zvýšenou silou

Popis

Přednosti nástroje

• vysoká produktivita — od 0,8 s na jeden spoj;
• spoj zachovává celistvost ochranné povrchové úpravy;
• pneumohydraulický pohon zaručuje vysokou spolehlivost;
• k dispozici kulatý i obdélníkový tvar spojovacího bodu;
• bez kouře a jiskření, čistá práce;
• tlačítko pracovního zdvihu se aktivuje teprve při vzdálenosti 8 mm mezi razníkem a matricí, což zajišťuje vysokou úroveň bezpečnosti;
• jednoduchý servis a nízké provozní náklady.

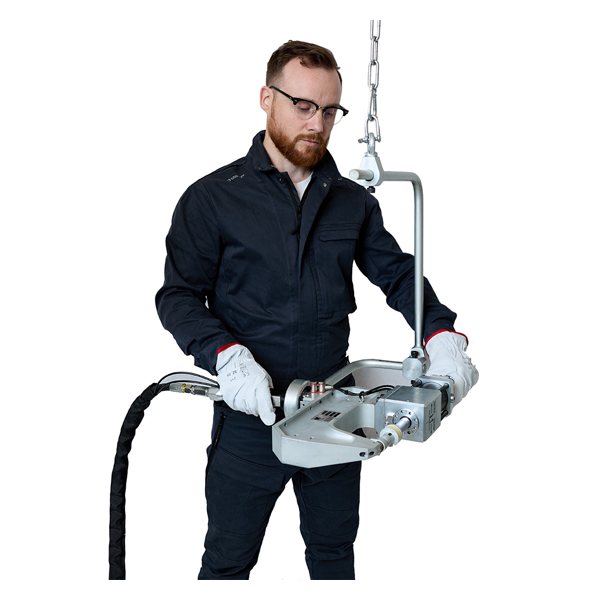

Ruční klinčovací (clinching) nástroj byl vyvinut pro spojování plechů a představuje alternativu bodového svařování — zvláště tam, kde je důležité zachovat celistvost povrchové úpravy. Předběžný zdvih pístnice zajišťuje rozevření mezi razníkem a matricí 60 mm, což umožňuje pracovat u ohybů na dílu až do 100 mm. Pevný a nerozebíratelný spoj lze snadno a rychle opakovat díky kompaktnímu tvářecímu nářadí (razník/matrice) a vysoké pracovní síle 60 kN. Vestavěná seřizovací matice umožňuje rychlé nastavení pracovního zdvihu, takže lze spojovat různé varianty materiálů a dát klinčovému spoji požadovaný tvar.

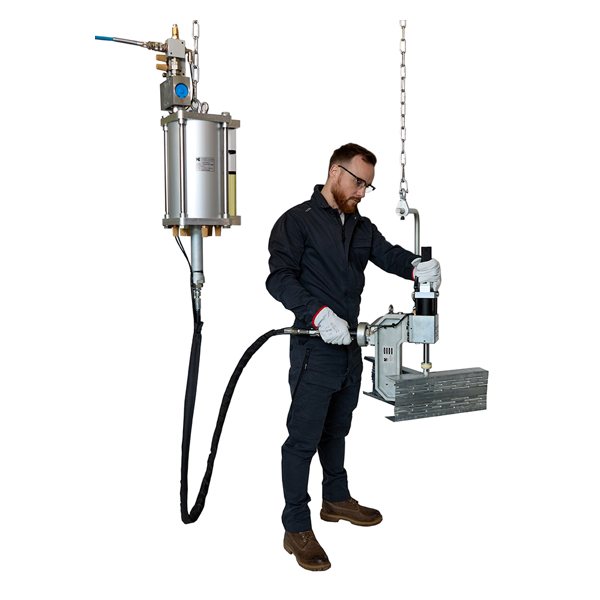

Nástroj se může stát součástí automatizované výroby — je možná montáž na robotizované pracoviště, lineární pohony apod. Pro vysokou manévrovatelnost a práci ve všech rovinách lze nástroj používat spolu s 3D závěsem a pružinovým balancérem (kompenzátorem hmotnosti). V případě potřeby lze konfiguraci rámu vyrobit na zakázku. Pneumohydraulický zesilovač se dodává v kompletu.

Krátká doba návratnosti investice vyplývá z minimálních nákladů na provoz a údržbu a z absence dalších spojovacích prvků.

Co je klinčový spoj?

Klinčový spoj (technologie clinch) je trvalý nerozebíratelný spoj plechů nebo kovových profilů, který vzniká pod tlakem při tváření za studena. Tvarový styk se vytvoří během jediného pracovního cyklu razníku, bez nýtů, šroubů i svařování. Spoj může být dvouvrstvý i vícevrstvý; spojovat lze díly z nerezové i běžné oceli, z hliníku a dalších neželezných kovů. Podstatnou výhodou je, že nedochází k poškození lakovaných a ochranných povrchů spojovaných dílů.

Přednosti klinčového spoje

• vysoká pevnost spoje;
• spojovací bod vzniká za 0,6–1,2 s;
• bez omezení počtu vrstev spojovaného materiálu;
• možnost spojovat díly z různých ocelí a slitin;
• bez dalších spojovacích prvků;
• materiál se neohřívá — odolnost proti korozi zůstává zachována;
• bod obdélníkového průřezu se výborně osvědčuje u ocelí se zvýšenou tvrdostí a u nerezových ocelí;
• vysoká kvalita hotových výrobků.

Technické parametry

Při objednávce lze zvolit tvářecí nářadí — matrici a razník — podle tvaru spojovacího bodu (kulatého nebo obdélníkového) a tloušťky spojovaných plechů.

Použití

Díky spolehlivosti, ergonomii a bleskovému vytvoření klinčového spoje se nástroj výborně hodí pro výstavbu budov z lehkých ocelových tenkostěnných konstrukcí. Osvědčuje se v provozech, které vyrábějí velkorozměrové prvky budov a prefabrikované moduly, vzduchotechnické systémy (požární klapky, regulační klapky a další výrobky), a rovněž při výrobě dopravních značek, domácích spotřebičů, kovových skříní a rozvaděčů, chladicí techniky, ve strojírenství i v mnoha dalších průmyslových oborech.
