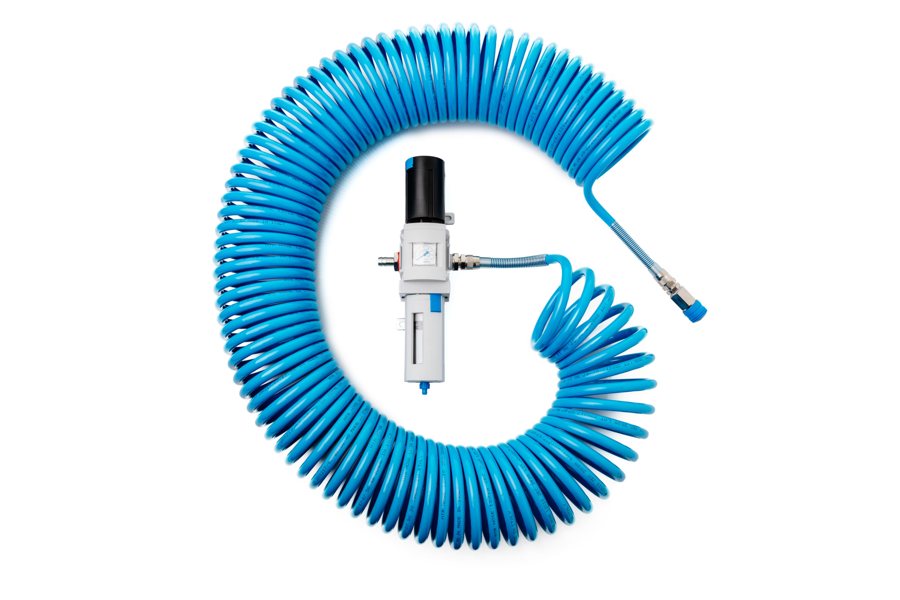

Jednotka úpravy vzduchu

Popis

Hotové řešení, díky kterému si pneumatický nástroj zachová maximální rychlost práce, je chráněn před nadměrným tlakem a slouží podstatně déle. Spirálová pneumatická hadice zajišťuje obsluze volný pohyb v pracovní zóně.

Ovládání pneumatického nástroje zajišťují vestavěné pneumatické rozváděče a ventily, jejichž prvky jsou vyrobeny s vysokou přesností. Pro spolehlivý chod nástroje je proto nutné chránit je před nečistotami a nadměrnou vlhkostí, které se mohou vyskytovat v podnikovém rozvodu stlačeného vzduchu. Pro vysokou rychlost práce je rovněž důležité zachovat plný průřez trubek a hadic, jimiž je nástroj připojen k rozvodu stlačeného vzduchu.

Technické parametry

Montáž

Při montáži jednotky musí být nádobka filtru ve svislé poloze, přípustná odchylka činí 5 stupňů. Zařízení umístěte tak, aby kolem něj vždy zůstal prostor pro obsluhu a údržbu a aby byl manometr v zorném poli. Jednotku lze upevnit přímo na potrubí, prostřednictvím montážních otvorů nebo pomocí konzoly.

Filtr s odlučovačem vlhkosti

Filtr s odlučovačem slouží k čištění stlačeného vzduchu od pevných částic, kapek vlhkosti a kondenzátu obsažených v pneumatickém rozvodu. Těleso filtru je vyrobeno z hliníku a odolného plastu, uvnitř je osazena vyměnitelná filtrační vložka. Nečistoty se ve filtru zachycují působením odstředivé a setrvačné síly, kapky vlhkosti jsou spirálovým prouděním vzduchu odváděny mimo proud do sběrné nádobky. Nahromaděný kondenzát se vypouští ručně ovládaným odkalovacím ventilem.

Redukční ventil (regulátor tlaku)

Redukční ventil s vestavěným regulátorem umožňuje nastavit požadovaný tlak stlačeného vzduchu a udržovat jej na zadané úrovni. Tlak je stabilizován díky reakci ventilu na spotřebu vzduchu a na vstupní tlak.
